Арт. 15-15-005 · LED-экраны

Каркас распорный для светодиодного экрана, радиусный. TEGAR LED-FRAME-CF-ARC

Установка
распорный

Цена по ТЗ

Конечная цена зависит от технического задания

Оформить в кабинете

Описание

Каркас предназначен для монтажа светодиодного экрана с конфигурацией 16×6 кабинетов с радиусной (изогнутой) компоновкой. Используется в:

  • медиазонах торговых центров и шоурумов;
  • презентационных залах;
  • развлекательных комплексах;
  • спортивных аренах для трансляции.

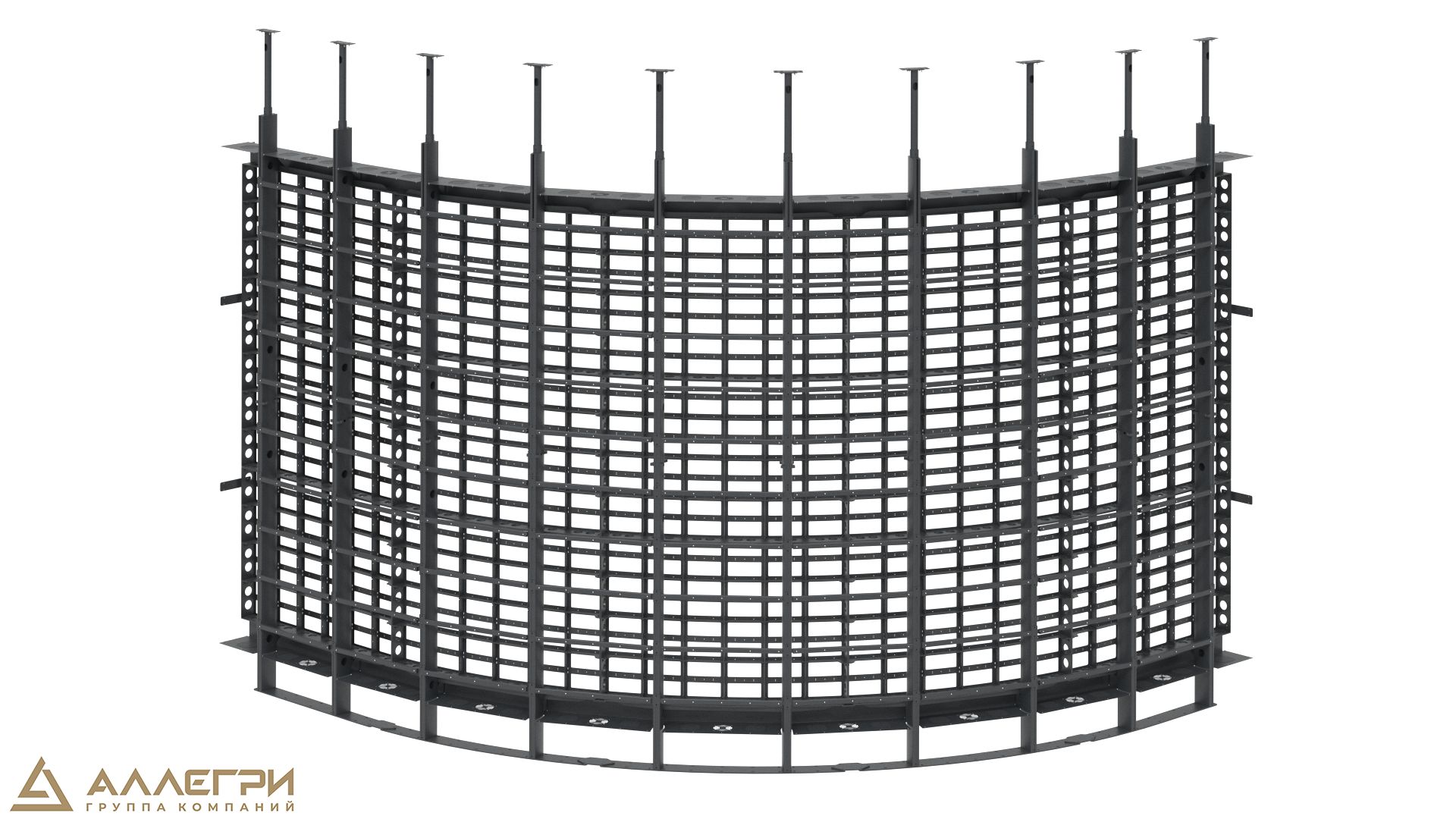

2. Конструкция

Каркас состоит из следующих элементов:

  • радиусная несущая рама — основной силовой контур, задающий форму экрана (изогнутый сегмент круга);
  • вертикальные стойки (16 шт.) — поддерживают модули по краям, равномерно распределяют нагрузку;
  • горизонтальные усилители (6 уровней) — соединяют стойки, обеспечивают жёсткость;
  • крепёжные профили/площадки — для фиксации LED-кабинетов (с учётом радиуса изгиба);
  • опорное основание — жёсткая рама с регулируемыми опорами для выравнивания на полу;
  • кабельные каналы — для укладки силовых и сигнальных линий;
  • элементы фиксации геометрии (радиусные уголки, стяжки) — для сохранения формы при монтаже.


Комплект поставки

Комплектация уточняется в ТЗ.

Технические характеристики

Страна происхожденияРоссия (ООО «ПК АЛЛЕГРИ»)
Артикул изделия15-15-005
Материалы конструкцииСталь
МатериалСталь
ЦветЧерный
ПокрытиеКраска порошковая
ПроизводительООО "ПК АЛЛЕГРИ"
Модель TEGARTEGAR LED-FRAME-CF-ARC

Чертежи и модели

PDF Чертёж PDF
Скачать
DWG Чертёж DWG
